機械的特性

Kuredux®は一般的なエンジニアリングプラスチック、スーパーエンジニアリングブラスチックと同等以上の強度・弾性率を示します。
また、Kuredux®はPEEK(ポリエーテルエーテルケトン)を上回る優れた耐摩耗性を示します。

射出成形品

Kuredux®射出成形品の機械的特性
  測定法 単位 測定値
引張強度 ISO 527-1,2 MPa 117
引張伸度 ISO 527-1,2 13
曲げ弾性率 ISO 178 GPa 7.6
曲げ強さ ISO 178 MPa 195
シャルピー衝撃強さ ISO 179 kJ/m2 2.2
アイゾット衝撃強さ ISO 180 kJ/m2 2.9
ロックウェル硬さ ISO 2039-2
(M scale)
111

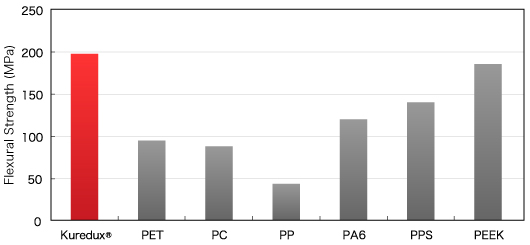

Kuredux®と各種ポリマーの曲げ強度の比較

測定 ISO 178準拠

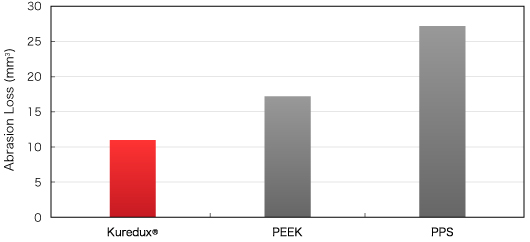

Kuredux®と他樹脂の耐摩耗性の比較

(テーバー摩耗試験結果)

測定 ISO 9352準拠

延伸フィルム

Kuredux®はバリア性も良く強度や靭性に優れているため、工業用包装材料用途をはじめ
幅広い用途でご使用いただけます。

Kuredux®2軸延伸フィルムの機械的特性

*引張強度0.1~1.0%で算出

  測定法 単位 測定値
引張弾性率 MD ISO 527-3 GPa 7.0*
TD 5.5*
引張強度 MD MPa 380
TD 250
引張強度 MD % 40
TD 80

※延伸倍率:MD5.0, TD3.5

Kuredux®と各種延伸フィルムの機械的特性の比較

*引張強度0.1-1.0%で算出

  厚み
(μm)
測定法 引張弾性率
(GPa)
引張強度
(MPa)
引張伸度
(%)
MD / TD
Kuredux® 18 ISO 527-3 7.0* / 5.5* 380 / 250 40 / 80
PET 12 3.9 / 4.0 230 / 240 100 / 90
PA6 15 1.5 / 1.0 206 / 290 105 / 65

※延伸倍率:MD5.0, TD3.5

繊維

Kuredux®モノフィラメントの機械的特性
  測定法 単位 測定値
引張弾性率 ISO 2062 GPa 29
引張強度 GPa 1.1
引張強度 % 20
結節強さ GPa 1.1
結節伸度 % 14

※延伸倍率:6.0倍
